近些年，國際制表業的各大品牌以及獨立制表品牌紛紛推出了讓我們耳目一新，目不暇接的腕表。在這些光鮮靚麗的腕表背后，是代表制表業高超技藝的機芯。機械腕表的機芯隨著時間的推移以及科技技術的不斷發展，在新興的制表業，各種新奇百怪的機芯樣式層出不窮。然而，它的最基礎的組成部分，基本上沒有太大的變化。我就以總結的方式歸納一下，機芯的基本組成部分的作用以及連接關系。

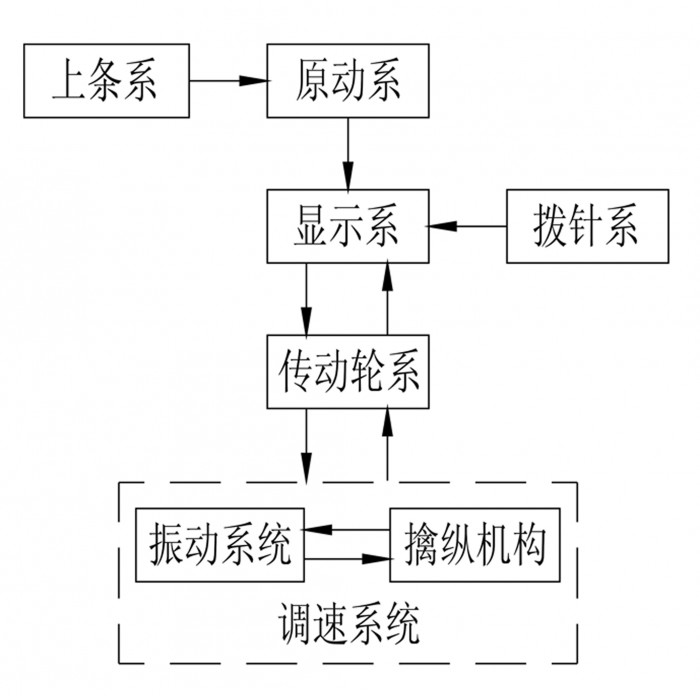

　機械腕表機芯工作原理圖

原動系??
如果擺輪游絲系統持續不斷地振動并且準確地計算出其振動次數，那么就可以計算出所經歷的時間。但是，擺輪在擺動的過程中受到軸承的摩擦力、空氣阻力及游絲的內摩擦力等運動阻力的影響，擺輪的擺幅將逐漸衰減，直至最后停止不動。為了使其不衰減地持續振動就必須定期地給擺輪游絲系統補充能量，機械腕表機芯中的原動系就是為了完成這項任務而設置的。它通常是將上緊了發條所產生的彈性勢能作為能源貯存起來，在腕表正常運行中，發條又將彈性勢能為機械能釋放出來，從而帶動輪系轉動，并維持振動系統不衰減地振動，同時帶動顯示系以及附加機構（日歷、周歷、月歷等機構）的運動；

傳動輪系?

機械腕表的原動系被上滿發條之后到釋放完全會具有一定的延續走時時間，而在原動系和擒縱機構之間曾加一套傳動輪系之后，可以延長一次上滿條的持續工作時間。另外，傳動輪系還會把代表振動系統振動次數的擒縱輪（擒縱機構的組成部分）轉角按一定的值傳給指針系的時輪、分輪和秒輪；
擒縱機構??
擒縱機構的作用是把輪系傳遞過來的能量定期地、有規律地補充給振動系統，以維持它作不衰減的振動。此外，它對振動系統的振動次數準確地加以計算，由擒縱輪通過秒輪等齒輪控制顯示系，達到計量時間的目的；
擺輪游絲系統??
機械腕表的擺輪游絲系統，又稱為振動系統，如果確定了完成一次全振動所需要的時間（振動周期），并計算出振動次數。那么，振動這么多次所經歷的時間就等于振動周期乘以振動次數，即：時間=振動周期×振動次數。
顯示系??
顯示系是用來指示時間的，分輪通過跨輪來帶動時輪，而分輪與時輪之間的傳動比是一定的，即分輪轉12圈后，時輪轉過一圈，秒針、分針及時針分別安裝在秒軸、分輪和時輪上，形成了時針每12小時轉一圈，分針每小時轉一圈，秒針每分鐘轉一圈。
上條系??
上條系的作用是給原動系輸送能量的機構，它分為手上鏈和自動上鏈兩種，其中帶有自動上鏈的機芯也是同時可以手上鏈的只是其結構更加復雜，并且自動上鏈機芯還可以細分為單向上鏈和雙向上鏈兩種，所謂的單雙向指的是負責提供旋轉力矩的自動錘組件在順時針或逆時針方向中單方向可以驅動上鏈機構還是雙方向；
撥針系?
撥針系的是撥動指針用的機構，只是這里需要說明的是此機構的定義不是只有撥動時分針，而是還包括了撥動機芯所搭載的附加機構的顯示部分，如日歷和周歷盤等。

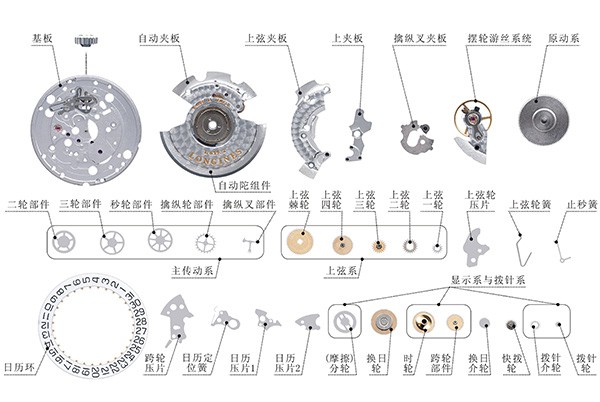

ETA2892機芯分解圖

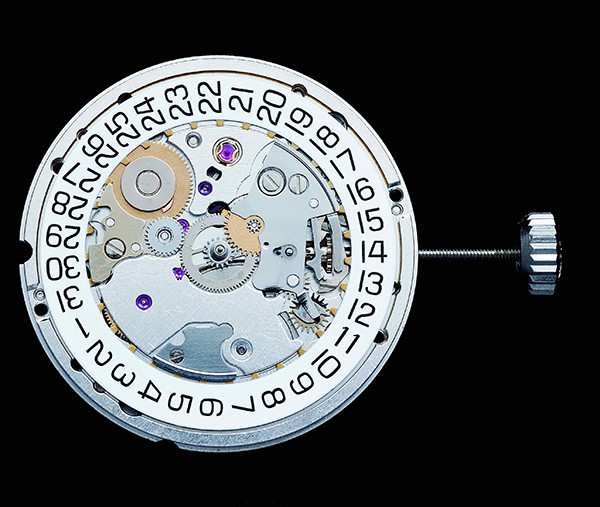

ETA2892前視圖

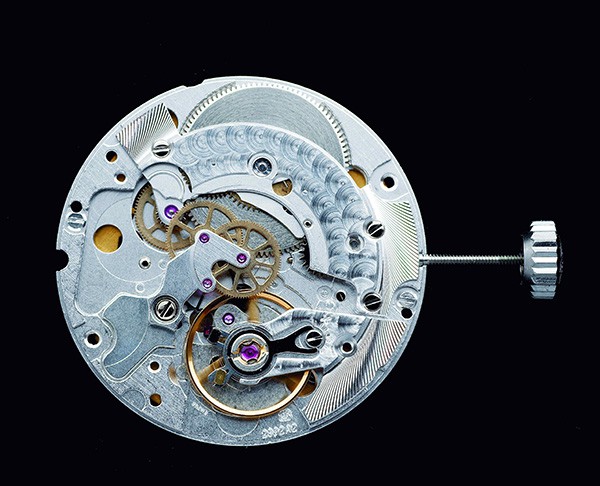

ETA2892后視圖

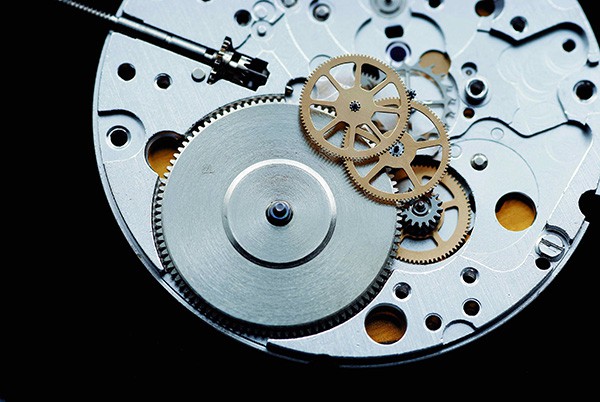

ETA2892主傳動輪系

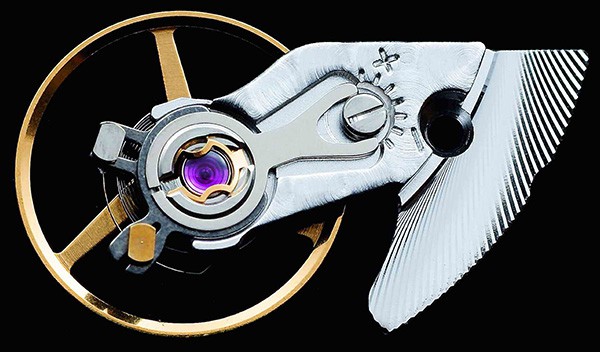

ETA2892擺輪游絲系統

作者點評
我們了解了機械表機芯的整體組成格局，同時結合原理圖認識了其中七個組成部分的每一個部分的存在的意義。以經典的機械表機芯ETA2892作為代表，結合傳動結構示意圖與實物圖，同時根據機芯基礎的七個部分來說明了此機芯每個部分的功能性。這就可以為我們今后講解機械表的局部組成部分的新結構、復雜的機械表機芯以及多功能的附加機構奠定了基礎。
